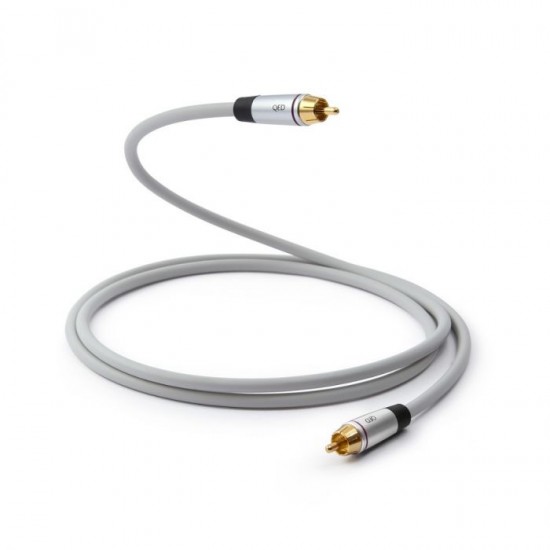

QED Performance Digital Audio skaitmeninis kabelis

QED Performance Digital Audio skaitmeninis kabelis

Skaitmeninis garsas taip pat paklūsta fizikos dėsniams

Skaitmeninis garsas dažnai laikomas paprastu dalyku. Juk signalą sudaro tik nuliai ir vienetai, tiesa? Ne visai.

Perduodant skaitmeninį garso signalą iš šaltinio į DAC (skaitmeninį analoginį keitiklį), svarbu užtikrinti tikslų signalo perdavimo laiką, tikslumą ir apsaugą nuo trikdžių. Nepakankamas dėmesys šiems aspektams gali padidinti drebą (jitter), pabloginti signalo kokybę ir neleisti garso sistemai atskleisti viso savo potencialo.

QED Performance Digital Audio sukurtas tam, kad užtikrintų kokybišką ir patikimą skaitmeninio garso signalo perdavimą.

Kabelyje naudojama tiksliai 75 Ω charakteristinę varžą užtikrinanti konstrukcija, mažų nuostolių dielektrinės medžiagos ir dviejų sluoksnių ekranavimas. Visa tai sukurta tam, kad skaitmeninis garso signalas tarp šaltinio ir DAC būtų perduodamas tiksliai bei patikimai. Tai inžineriniai sprendimai, padėję QED pelnyti pripažinimą per daugiau nei penkis dešimtmečius.

Nesvarbu, ar jungiate tinklo grotuvą, CD transportą, ar kitą skaitmeninio garso šaltinį – „Performance Digital Audio“ užtikrina, kad ši sistemos jungtis būtų įgyvendinta tinkamai.

Tinkamai perduodamas skaitmeninis garsas

Skaitmeninio garso kabelio paskirtis – tiksliai perduoti signalą iš šaltinio į DAC.

Tam būtina išlaikyti tinkamą charakteristinę varžą, sumažinti signalo nuostolius ir apsaugoti jį nuo išorinių elektromagnetinių trikdžių.

Būtent šiems tikslams ir sukurtas „QED Performance Digital Audio“.

Tiksli 75 Ω konstrukcija

Skirtingai nei įprasti garso kabeliai, „Performance Digital Audio“ suprojektuotas taip, kad jo charakteristinė varža būtų tiksliai 75 Ω – tokia, kokios reikalauja S/PDIF skaitmeninio garso perdavimo standartas.

Kodėl tai svarbu?

Varžos neatitikimas gali sukelti signalo atspindžius, kurie prisideda prie laiko paklaidų ir drebėjimo (jitter). Išlaikydamas tinkamą charakteristinę varžą per visą kabelio ilgį, „Performance Digital Audio“ padeda išsaugoti signalo vientisumą nuo šaltinio iki DAC.

Sukurtas drebėjimui (jitter) kontroliuoti

Kabelio pagrindą sudaro vientisas 99,999 % grynumo bedeguonio vario laidininkas, apgaubtas mažų nuostolių putų polietileno dielektriku.

Šios medžiagos padeda sumažinti signalo perdavimo nuostolius ir užtikrinti tikslų jo perdavimą, kartu mažindamos kabelio sukeliamo drebėjimo (jitter) tikimybę.

Čia nėra skaitmeninės magijos – tik gerai apgalvoti inžineriniai sprendimai.

Apsauga nuo trikdžių

Šiuolaikiniuose namuose gausu elektromagnetinių trikdžių šaltinių.

„Wi-Fi“ maršrutizatoriai, televizoriai, žaidimų konsolės, maitinimo šaltiniai ir išmanieji įrenginiai gali skleisti trikdžius, veikiančius netoliese esančius kabelius.

„Performance Digital Audio“ naudojamas dviejų sluoksnių ekranavimas – tankaus pynimo ekrano sluoksnis ir aliuminio bei „Mylar“ folija. Ši konstrukcija užtikrina 100 % elektromagnetinę aprėptį ir padeda apsaugoti perduodamą signalą nuo nepageidaujamų išorinių trikdžių.

Lankstus ir lengvai montuojamas

Itin lankstus TPE išorinis apvalkalas leidžia patogiai nutiesti „Performance Digital Audio“ kabelį už garso aparatūros ir apsaugo jį nuo kasdienio mechaninio poveikio.

Auksu dengtos jungtys užtikrina patikimą kontaktą ir ilgalaikį patvarumą.

Pagrindinės savybės

Tiksliai 75 Ω charakteristinė varža, užtikrinanti tikslų S/PDIF signalo perdavimą

Vientisas 99,999 % grynumo bedeguonio vario laidininkas

Mažų nuostolių putų polietileno dielektrikas

Dviejų sluoksnių ekranavimas, užtikrinantis geresnę apsaugą nuo trikdžių

Mažų perdavimo nuostolių konstrukcija, padedanti išsaugoti signalo vientisumą

Itin lankstus TPE išorinis apvalkalas, palengvinantis montavimą

Auksu dengtos jungtys, užtikrinančios ilgalaikį patikimumą

Techninės savybės

Kabelio konstrukcija: skaitmeninio garso kabelis su 75 Ω charakteristine varža

Laidininko medžiaga: vientisas 99,999 % grynumo bedeguonis varis

Laidininko konstrukcija: 1 × 1/0,58 mm (23 AWG)

Ekranavimas: aliuminio ir „Mylar“ folija bei alavuoto vario vielučių pynė

Dielektrikas: ekstruzinis putų polietilenas

Kilpinė varža: 0,075 Ω/m

Lygiagrečioji talpa: 58 pF/m

Kilpinė induktyvioji varža: 0,39 μH/m

Nuostolių koeficientas: 0,0090, esant 10 kHz dažniui

Charakteristinė varža: 75 Ω

Išorinis skersmuo: 6 mm

Išorinio apvalkalo medžiaga ir spalva: TPE, akmens pilka
